Réponse directe
Un plan de toiture doit montrer précisément l’état actuel du toit. Il doit aussi rendre les transformations prévues compréhensibles avant le chantier.
Le document doit indiquer la forme et les dimensions de chaque versant, les pentes, le sens d’écoulement de l’eau, les faîtages, les rives, les noues, les ouvertures et les évacuations. Il doit également différencier les éléments conservés, démontés et remplacés.
Une vue de dessus ne suffit pas lorsque les travaux concernent l’isolation, l’étanchéité, la structure ou des raccords particuliers. Des coupes et des détails techniques doivent alors montrer la composition du toit et la manière dont les différentes couches se rejoignent.
Sommaire de l’article
Pourquoi un simple dessin du toit ne suffit-il pas pour préparer les travaux ?
Un croquis montre la forme générale du toit, mais il ne permet pas de calculer précisément les surfaces, les longueurs de raccord ou les quantités de matériaux.
Pour préparer une rénovation de toiture , l’entreprise doit disposer d’un document coté établi à partir des dimensions réelles du bâtiment.
Géométrie
Dimensions de chaque versant, faîtages, rives, arêtiers, noues et débords.
Pentes
Valeur de chaque pente et sens dans lequel les eaux pluviales s’écoulent.
Ouvertures
Fenêtres de toit, cheminées, coupoles, ventilations et équipements techniques.
Évacuations
Gouttières, chéneaux, avaloirs, descentes et éventuelles évacuations de sécurité.
Prenons une toiture composée de deux versants principaux et d’une extension arrière. Un dessin simplifié ne montre pas si l’extension possède une pente différente, si sa jonction forme une noue ou si ses eaux rejoignent la même descente.
Une dimension importante ne doit pas dépendre d’une estimation visuelle. Les cotes doivent être rattachées à des repères clairement identifiables.
Quelle différence existe-t-il entre un relevé, un modèle 3D et un plan coté ?
Le relevé collecte les informations du bâtiment, le modèle 3D facilite la lecture de son volume et le plan coté transforme les mesures en indications utilisables.
Le relevé
Il rassemble les mesures, les photographies et les observations effectuées sur place.
Le modèle 3D
Il permet de visualiser les versants, les différences de hauteur et les raccords.
Le plan coté
Il présente les dimensions, les pentes, les niveaux et les repères nécessaires.
La coupe technique
Elle montre les couches du toit et les détails invisibles dans la vue de dessus.
Non. Une représentation en volume dépourvue de dimensions reste une visualisation. L’entreprise doit pouvoir lire et contrôler les mesures nécessaires à l’exécution.
Un relevé de toiture par drone peut documenter les versants élevés, les noues et les zones difficiles à observer depuis le sol. Les dimensions importantes doivent néanmoins être vérifiées avant d’être reprises dans le plan.
Quelles dimensions faut-il indiquer sur un plan de toiture exploitable ?
Les cotes doivent permettre de reconstituer chaque versant, de calculer les surfaces et de positionner les ouvertures, les raccords et les évacuations.
| Élément | Dimensions à indiquer | Pourquoi les préciser ? |
|---|---|---|
| Versants | Longueur, largeur et diagonales utiles | Calculer la surface et contrôler la géométrie |
| Faîtages et corniches | Longueur et niveau | Préparer les finitions et les évacuations |
| Rives, noues et arêtiers | Longueur et position | Préparer les pièces de raccord |
| Ouvertures | Largeur, hauteur et distances aux repères fixes | Prévoir les découpes et l’étanchéité |
| Débords | Débord côté corniche et côté pignon | Éviter de supposer qu’ils sont identiques |
Non. Dans une discussion portant sur le calcul d’une toiture à deux pans, un utilisateur souligne que le débord situé en bas du versant peut être différent du débord situé du côté du pignon. Voir la discussion sur ForumConstruire .
Deux toitures de même superficie peuvent avoir des longueurs de rives, un nombre de raccords et une répartition des versants très différents.
Comment représenter les pentes et le sens d’écoulement de l’eau ?
Chaque partie du toit doit porter une indication de pente et une flèche montrant le trajet de l’eau jusqu’à la gouttière, au chéneau ou à l’avaloir correspondant.
Identifier chaque surface
Séparer les versants, extensions, terrasses et changements de niveau.
Indiquer la pente
Préciser clairement si elle est exprimée en pourcentage ou en degrés.
Tracer l’écoulement
Utiliser des flèches orientées vers chaque point de collecte de l’eau.
Contrôler les rencontres
Vérifier les noues, les changements de pente et les raccords contre les murs.
Le plan doit aussi montrer comment l’eau atteint ce point. Sans niveau ni direction de pente, le parcours de l’eau ne peut pas être vérifié.
Comment positionner les fenêtres de toit, les cheminées et les sorties de ventilation ?
Chaque ouverture ou traversée doit être dimensionnée et positionnée à partir d’au moins deux repères fixes présents sur la toiture.
Largeur et longueur
Indiquer les dimensions extérieures de la fenêtre, de la cheminée ou de la coupole.
Deux repères mesurables
Coter l’élément par rapport au faîtage, à une rive ou à la corniche.
Statut de l’élément
Préciser s’il est conservé, remplacé, déplacé, supprimé ou nouvellement créé.
Raccord à réaliser
Prévoir un détail lorsque l’élément traverse la couverture ou la membrane.
La proximité d’une ouverture avec une noue, une rive ou une évacuation doit également apparaître. Elle peut modifier la conception du raccord et la manière dont l’eau contourne l’élément.
Quelles informations faut-il ajouter concernant les évacuations d’eau ?
Le plan doit localiser chaque gouttière, chéneau, naissance, avaloir et descente, puis indiquer quelle partie du toit alimente chaque évacuation.
Gouttières
Position, longueur et raccordement avec les descentes d’eau pluviale.
Chéneaux
Trajet, niveaux et rencontre avec les différentes surfaces du toit.
Avaloirs
Position précise dans les points bas et raccordement à la descente.
Sécurité
Emplacement d’un trop-plein ou d’une évacuation secondaire lorsqu’ils sont prévus.
Le plan doit permettre de vérifier qu’un point bas correspond réellement à une évacuation et qu’aucune surface ne dirige l’eau vers un relevé ou un mur.
Comment distinguer la situation existante des travaux prévus ?
Le lecteur doit identifier immédiatement les éléments déjà présents, ceux qui seront démontés et ceux qui seront ajoutés pendant la rénovation.
Avant les travaux
- forme actuelle de la toiture ;
- couverture et ouvertures présentes ;
- évacuations actuellement utilisées ;
- éléments destinés au démontage.
Après les travaux
- nouvelle couverture ou membrane ;
- isolation et épaisseurs prévues ;
- ouvertures ajoutées ou déplacées ;
- nouveaux raccords et évacuations.
Cette distinction peut être présentée sur deux plans séparés. Une légende graphique peut également utiliser des traits ou des couleurs différents, à condition que leur signification soit clairement expliquée.

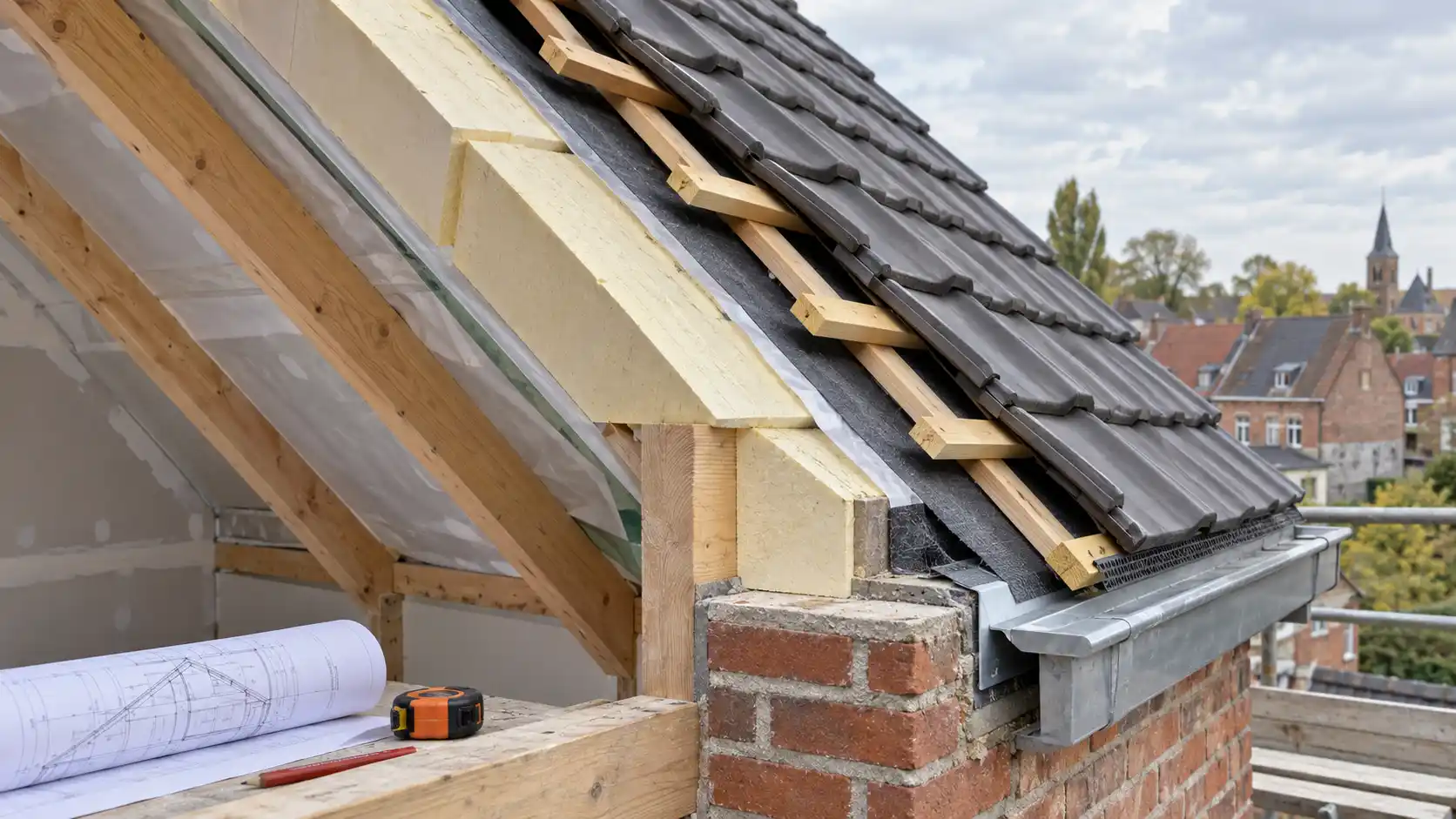

Que doit montrer une coupe technique de la toiture ?
La coupe doit présenter l’ordre, la position et l’épaisseur des différentes couches, ainsi que leur raccord avec les murs, les corniches et les ouvertures.
Support ou structure
Identifier la dalle, les chevrons, les panneaux ou le support concerné.
Pare-vapeur
Montrer sa position et la continuité prévue au niveau des raccords.
Isolation
Préciser le matériau, sa position et son épaisseur réelle.
Protection extérieure
Représenter la sous-toiture, le lattage, la membrane ou la couverture.
Pour comparer les compositions, consultez notre guide consacré à l’ épaisseur d’isolation d’une toiture en Belgique .
Une liste de matériaux ne permet pas de vérifier la continuité du pare-vapeur, de l’isolation ou de l’étanchéité à la rencontre d’un mur.
Quelles informations faut-il prévoir pour une toiture inclinée ?
Le plan doit décomposer les versants et représenter toutes les lignes où la couverture se termine, rencontre un obstacle ou change de direction.
Lignes du toit
Faîtages, arêtiers, noues, rives, corniches, débords et bris de pente.
Matériau prévu
Tuiles, ardoises, zinc, accessoires et sens de pose lorsque cette indication est utile.
Éléments traversants
Fenêtres de toit, cheminées, ventilations et passages techniques.
Rencontres sensibles
Murs mitoyens, extensions, noues et changements de volume.
Lorsque l’épaisseur totale du complexe augmente, la coupe doit aussi montrer son incidence sur les rives, les corniches et les fenêtres de toit.
Que doit montrer le plan d’une toiture plate ?
Il doit montrer les points hauts, les points bas, le sens des pentes, les évacuations et tous les relevés où la membrane remonte contre un élément.
Pentes et niveaux
Valeur des pentes, flèches d’écoulement et position des points bas.
Avaloirs et descentes
Emplacement, raccord à la membrane et destination de l’eau.
Acrotères et murs
Hauteur et continuité des relevés d’étanchéité en périphérie.
Coupoles et équipements
Dimensions, position et détails des raccords autour des pénétrations.
Oui. Une discussion consacrée au plan de coupe d’une extension montre notamment que la hauteur du bâtiment doit tenir compte du complexe de toiture et des relevés d’étanchéité. Voir la discussion .
Même si les différences de niveau sont faibles, elles déterminent le trajet de l’eau et doivent être indiquées.
Comment obtenir des mesures fiables avant de dessiner le plan ?
Il faut comparer les documents disponibles au bâtiment actuel, mesurer les zones accessibles et effectuer des contrôles croisés avant de finaliser les cotes.
Contrôler les anciens plans
Vérifier qu’ils correspondent encore à la forme actuelle du bâtiment.
Mesurer les parties accessibles
Utiliser les façades, les combles, les corniches et les ouvertures comme repères.
Compléter le relevé extérieur
Documenter les versants et les raccords qui ne sont pas visibles depuis le sol.
Vérifier la cohérence
Comparer les dimensions générales, les diagonales et la somme des cotes partielles.
L’état exact d’un support recouvert ou d’une partie inaccessible de la charpente doit être signalé comme restant à confirmer pendant les travaux.
Quelle différence existe-t-il entre un plan d’exécution et un plan d’urbanisme ?
Le premier explique comment réaliser les travaux. Le second présente le projet sous la forme demandée par l’administration.
Préparer le chantier
- dimensions nécessaires à la réalisation ;
- composition des couches ;
- détails des raccords ;
- matériaux et éléments à poser.
Présenter le projet
- situation existante et projetée ;
- implantation et volume ;
- plans, coupes et façades demandés ;
- échelles et conventions du dossier.
Un document accepté dans un dossier administratif n’est donc pas automatiquement assez détaillé pour guider l’exécution de la toiture.
Quand faut-il consulter un architecte ou le service d’urbanisme ?
Il faut vérifier la procédure avant de modifier la pente, le volume, la structure ou l’apparence extérieure de la toiture.
Les exigences varient entre la Wallonie, Bruxelles et la Flandre. Elles peuvent également dépendre de la commune, de la localisation du bâtiment et de la nature précise des travaux.
Un propriétaire belge qui souhaite modifier la pente et réunir les toitures de plusieurs extensions s’interroge précisément sur l’intervention d’un architecte. La discussion recommande de présenter le projet à la commune. Voir la discussion sur BricoZone .
Les échanges entre particuliers permettent d’identifier les questions fréquentes. Seule l’administration compétente peut confirmer les démarches correspondant au bâtiment et au projet.
Comment ces informations s’appliquent-elles à deux rénovations réalisées à Bruxelles ?
Une toiture inclinée demande une lecture précise des versants et des lignes de couverture. Une toiture plate exige surtout une représentation claire des pentes, des évacuations et des relevés d’étanchéité.
Une géométrie à décomposer versant par versant
Pour préparer un projet de cette surface, le plan doit séparer les versants et indiquer les longueurs du faîtage, des rives et des corniches.
La coupe technique sert ensuite à représenter la position de l’isolation, de la sous-toiture, du lattage et de la couverture.
Découvrir cette rénovation de toiture inclinée à BruxellesUn plan centré sur le trajet de l’eau
Pour cette configuration, le document doit montrer les points hauts, les points bas et la destination de chaque pente.
Les coupes doivent aussi représenter les relevés de la membrane contre les acrotères et les raccords autour des pénétrations.
Découvrir cette rénovation de toiture plate à BruxellesCes exemples servent à expliquer quelles informations seraient importantes pour préparer chaque configuration. Ils ne permettent pas d’affirmer le contenu exact des documents utilisés sur ces chantiers.
Questions fréquentes sur le plan de toiture
Un ancien plan de la maison suffit-il pour préparer la rénovation ?
Il peut servir de base, mais les cotes importantes doivent être vérifiées sur le bâtiment actuel. La toiture peut avoir été modifiée depuis sa création.
Une représentation 3D peut-elle remplacer un plan coté ?
Non. Le modèle 3D facilite la compréhension du volume, mais l’entreprise a besoin de dimensions, de pentes et de repères vérifiables.
Faut-il mesurer séparément chaque versant ?
Oui, lorsque les versants présentent des dimensions, des formes ou des pentes différentes.
Pourquoi faut-il représenter les cheminées et les fenêtres de toit ?
Chacun de ces éléments interrompt la continuité de la couverture ou de l’étanchéité et nécessite un raccord spécifique.
Le plan doit-il montrer l’isolation existante ?
Oui lorsqu’elle est connue. Si sa composition ne peut pas être confirmée sans ouverture, cette limite doit être indiquée.
Un plan de toiture plate contient-il des informations différentes ?
Il doit détailler particulièrement les points hauts, les points bas, les avaloirs, les acrotères et les relevés d’étanchéité.
Qui confirme si un permis ou un architecte est nécessaire ?
Le service d’urbanisme de la commune peut confirmer la procédure applicable selon la Région, le bâtiment et la nature exacte des transformations.
Sources consultées
Sources officielles et techniques utilisées
- Wallonie — Demander un permis d’urbanisme
- Urban Brussels — Contenu du dossier de demande de permis
- Vlaanderen — Stedenbouwkundige handelingen
- eJustice — Portail officiel de la législation belge
- Buildwise — Informations techniques belges sur la construction
Les forums cités servent à identifier les questions réellement posées par les propriétaires. Ils ne remplacent pas les documents officiels, les prescriptions techniques applicables ni la vérification du projet auprès de la commune.
