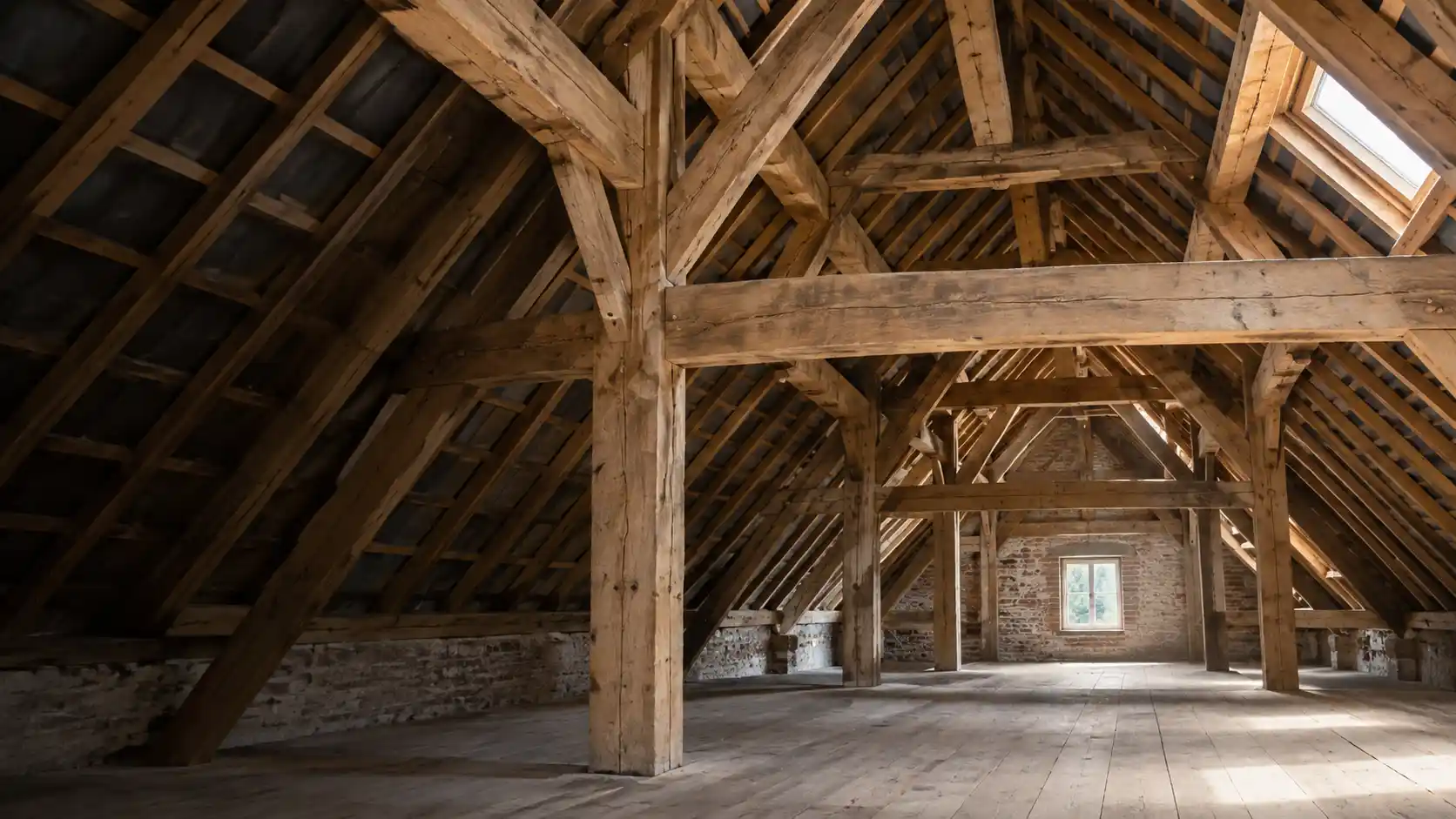

Charpente toiture : l’essentiel
La charpente forme l’ossature porteuse de la toiture. Elle répartit les charges et les transmet vers les murs porteurs.
Elle soutient la couverture, les supports, l’isolation et les finitions intérieures. Elle doit également reprendre les efforts variables provoqués notamment par le vent et la neige, sans déformation excessive ni perte de stabilité.
La solidité d’une charpente ne dépend pas d’une seule poutre ni de la quantité de bois visible. Elle repose sur un ensemble cohérent composé de pièces correctement dimensionnées, d’assemblages résistants, d’appuis stables et d’un contreventement adapté.
Sommaire de l’article
Comment la charpente maintient-elle toute la toiture ?
La charpente crée une ossature rigide sur laquelle reposent les différentes couches du toit. Elle maintient leur position et répartit leurs charges sur plusieurs éléments porteurs.
Une toiture ne se limite pas aux tuiles ou aux ardoises visibles depuis l’extérieur. Elle comprend également le lattage ou le support continu, la sous-toiture, l’isolation, les membranes, les éventuelles finitions intérieures et différents équipements.
Tous ces éléments doivent être repris par la structure de toiture. Selon sa conception, celle-ci peut être constituée de chevrons, de pannes, de fermes traditionnelles ou de fermettes préfabriquées.
Soutenir
Maintenir la couverture, ses supports, l’isolation et les finitions dans leur position prévue.
Répartir
Éviter que l’ensemble des charges soit concentré sur une seule pièce ou sur un seul point du bâtiment.
Transmettre
Conduire les charges jusqu’aux fermes, aux poutres et aux murs capables de les reprendre.
Stabiliser
Résister aux déplacements et aux déformations provoqués par les charges verticales et les efforts latéraux.
Le trajet des charges dépend du système constructif. Une charpente traditionnelle composée de pannes et de fermes ne répartit pas les efforts exactement comme une structure constituée de fermettes.
Comment le poids du toit est-il transmis aux murs porteurs ?
Les charges descendent progressivement de la couverture vers ses supports, puis vers les pièces principales de la charpente et les éléments porteurs du bâtiment.
Dans une toiture inclinée traditionnelle, le cheminement peut être résumé de la manière suivante. Cette représentation reste indicative, car la composition exacte varie d’une toiture à l’autre.
Couverture, liteaux ou voliges
Les tuiles, les ardoises ou les autres matériaux de couverture reposent sur des liteaux ou sur un support continu.
Chevrons
Les chevrons reprennent les charges du support et les transmettent vers les pannes ou directement vers leurs appuis.
Pannes et fermes
Les pannes reportent les efforts vers les fermes, les pignons ou d’autres éléments porteurs, selon la conception de la charpente.
Murs porteurs et bâtiment
Les appuis transmettent finalement les charges aux murs, puis aux niveaux inférieurs et aux fondations du bâtiment.
Des propriétaires demandent parfois si des pannes coupées au niveau d’un mur ou d’un pignon central peuvent encore remplir leur fonction. La réponse dépend de la présence d’un appui réel, de la liaison entre les pièces et du trajet prévu pour les charges. Voir la discussion sur ForumConstruire .
Une pièce peut s’arrêter sur un appui conçu pour reprendre sa charge. À l’inverse, une poutre qui semble continue peut présenter un assemblage ou un appui insuffisant. Il faut examiner la structure dans son ensemble.
Quelles charges la charpente doit-elle supporter ?
La charpente doit reprendre les charges permanentes du toit ainsi que les actions variables comme le vent, la neige et certaines interventions d’entretien.
| Type de charge | Exemples | Effet sur la charpente |
|---|---|---|
| Charges permanentes | Bois de charpente, support, couverture, isolation, plafond et équipements fixes | Elles sont supportées durablement par la structure |
| Neige | Accumulation variable selon la situation, la forme et la pente du toit | Elle augmente temporairement la charge verticale |
| Vent | Pression sur un versant et aspiration sur certaines zones | Il peut pousser, déplacer ou soulever certains éléments |
| Entretien | Déplacement ponctuel d’un professionnel et matériel nécessaire | La charge peut être temporairement concentrée dans une zone |
L’Eurocode 1 encadre la détermination des actions appliquées aux structures. L’Eurocode 5 concerne la conception des structures en bois. Leur application dépend notamment des paramètres et annexes nationales correspondants.
Cette question revient régulièrement chez les propriétaires qui souhaitent ajouter une isolation, un plafond ou un équipement. Il n’existe pas de réponse universelle exprimée en kilogrammes par mètre carré sans connaître les portées, les sections, les assemblages et l’état du bois. Voir la question publiée sur BricoZone .
Selon sa direction et la géométrie du bâtiment, il peut créer des pressions mais aussi des effets d’aspiration. Les fixations, les assemblages et le contreventement participent donc directement à la stabilité de la toiture.
Pourquoi la portée, la section et l’espacement des pièces sont-ils importants ?
Ces trois paramètres déterminent la manière dont chaque pièce reprend les charges et limite sa déformation entre ses points d’appui.
La portée
Elle correspond à la distance franchie entre deux appuis. Plus elle augmente, plus les sollicitations et les déformations peuvent devenir importantes.
La section
La largeur et la hauteur de la pièce influencent sa capacité à résister aux efforts et à limiter sa flexion.
L’espacement
Un espacement plus grand signifie généralement que chaque chevron ou chaque ferme doit reprendre une zone de toiture plus large.
Le matériau
L’essence, la classe de résistance, l’humidité et l’état réel du bois influencent également son comportement.
Sur les forums, cette question est souvent accompagnée de quelques dimensions et d’une photographie. Ces informations ne suffisent pas toujours : il faut aussi identifier les appuis, les assemblages, la qualité du bois et toutes les charges reprises. Voir la discussion sur ForumConstruire .
Ses dimensions visibles ne permettent pas, à elles seules, de confirmer sa résistance. Une longue portée, un appui dégradé ou un assemblage affaibli peut modifier son comportement.
Quel rôle les assemblages, les appuis et le contreventement jouent-ils ?
Les assemblages relient les pièces, les appuis reçoivent leurs charges et le contreventement empêche la structure de se déplacer ou de se déformer latéralement.
Une charpente peut être composée de pièces correctement dimensionnées tout en restant vulnérable si leurs liaisons ne transmettent pas convenablement les efforts.
Assemblages
Ils maintiennent les pièces entre elles et transmettent les efforts d’une partie de la structure à l’autre.
Points d’appui
Ils reçoivent les extrémités des poutres, des pannes ou des fermes et conduisent leurs charges vers le bâtiment.
Contreventement
Il limite les déplacements latéraux et participe à la conservation de la géométrie générale de la charpente.
Ancrages
Ils contribuent à maintenir la toiture liée à ses supports face aux efforts horizontaux et aux effets de soulèvement.
Ajouter quelques vis, boulons ou plaques sans vérifier la nature des efforts peut déplacer le problème au lieu de le résoudre. Le type, la position et le nombre de fixations doivent correspondre au rôle de la liaison.
Une charpente peut-elle se déformer sans perdre sa stabilité ?
Une légère déformation ne signifie pas automatiquement que la charpente risque de s’effondrer. Elle doit toutefois être examinée pour déterminer si elle est ancienne, stabilisée ou encore en évolution.
Le bois travaille naturellement sous les charges et en fonction de son humidité. Les vérifications structurelles ne portent donc pas uniquement sur la rupture : elles prennent également en compte les déformations qui pourraient endommager la couverture, le plafond ou les raccords.
| Observation | Ce qu’elle peut indiquer | Vérification utile |
|---|---|---|
| Légère flèche régulière | Déformation ancienne ou comportement sous une charge durable | Mesurer et suivre son évolution |
| Creux visible dans la couverture | Déformation d’un chevron, d’une panne ou de son support | Comparer l’extérieur et l’intérieur |
| Fissures récentes | Mouvement, concentration d’efforts ou affaiblissement local | Contrôler rapidement la zone concernée |
| Appui écrasé ou déplacé | Mauvaise transmission de la charge | Examiner l’appui et l’élément qui le reçoit |
Une aggravation visible, des craquements inhabituels, un déplacement d’assemblage ou un affaissement marqué ne doivent pas être interprétés uniquement à distance. Une inspection sur place est nécessaire.
Une rénovation peut-elle modifier les charges supportées par la charpente ?
Oui. Une rénovation peut ajouter, retirer ou déplacer des charges, mais cela ne signifie pas que chaque projet impose automatiquement un renforcement.
La comparaison doit porter sur la composition existante et sur celle qui sera mise en œuvre. Il faut également vérifier si les travaux modifient un chevron, une panne, une ferme, un appui ou un assemblage.
Ce que la charpente supporte déjà
- couverture et éléments de fixation ;
- lattage, voligeage ou panneaux supports ;
- isolation et finitions existantes ;
- équipements déjà installés sur le toit.
Ce qui change après les travaux
- nouvelle couverture et nouveaux supports ;
- isolation ajoutée ou déplacée ;
- fenêtres de toit et nouvelles ouvertures ;
- équipements ou finitions supplémentaires.
Le choix de l’ épaisseur d’isolation de la toiture doit donc être étudié avec la composition complète du complexe. Pour une toiture inclinée, consultez également notre page consacrée à l’ isolation d’une toiture inclinée .
Cette question apparaît notamment lorsqu’un propriétaire prévoit une nouvelle composition ou une charge supplémentaire. La nécessité d’un renforcement dépend de la différence de charge, mais aussi de l’état initial et du fonctionnement réel de la charpente. Voir la discussion sur BricoZone .
L’incidence dépend du matériau choisi, de sa masse, de son mode de pose et des autres couches ajoutées ou retirées. Une vérification est surtout nécessaire lorsque la composition ou la structure du toit change sensiblement.
Comment vérifier la solidité d’une charpente existante ?
La vérification commence par l’identification du système porteur, des dimensions, des portées, des assemblages, des appuis et des éventuelles déformations.
Elle doit également rechercher les traces d’humidité, les attaques biologiques, les fissures du bois et les modifications réalisées depuis la construction.
Identifier le système porteur
Repérer les chevrons, les pannes, les fermes, les fermettes et les murs sur lesquels ils s’appuient.
Examiner l’état du bois
Rechercher les zones humides, ramollies, fissurées, attaquées ou réparées antérieurement.
Contrôler les liaisons et les appuis
Vérifier que les pièces restent correctement assemblées et qu’elles reposent sur des supports stables.
Comparer l’existant avec le projet
Évaluer les charges retirées, ajoutées ou déplacées avant de choisir la nouvelle composition.
Une inspection de toiture par drone peut compléter l’examen en montrant la forme du toit, les affaissements visibles et les zones extérieures difficiles d’accès. Elle ne remplace toutefois pas l’inspection intérieure ni un calcul structurel.
Un plan de toiture aide à représenter les dimensions, les portées et la position des différents éléments avant une rénovation.
Une vue extérieure ne permet pas de connaître l’état d’un appui encastré dans un mur ou d’une pièce recouverte. Une ouverture locale ou un sondage peut être nécessaire lorsque cette information influence le projet.
La solution peut consister à réparer une zone dégradée, consolider un appui, renforcer une pièce ou modifier la composition prévue. La décision doit correspondre à la cause observée. Découvrez notre service de réparation de toiture .
Que montrent les rénovations réalisées à Bruxelles et à Namur ?
Ces deux projets montrent concrètement pourquoi la charpente doit être étudiée avec toutes les couches de la toiture. L’isolant, son support et la couverture forment des charges permanentes que la structure doit reprendre et transmettre vers les murs porteurs.
Comment la charpente supporte-t-elle une composition avec 14 cm de PIR ?
Sur ce projet bruxellois, une isolation en PIR de 14 cm a été intégrée sous la couverture rénovée afin de maîtriser l’épaisseur du complexe. Une fois posés, l’isolant, ses supports et la couverture transmettent leur poids aux chevrons, puis aux éléments principaux de la charpente.
Le rôle de la charpente est donc de maintenir cette composition et de conduire ses charges jusqu’aux appuis du bâtiment. Avant les travaux, il faut comparer les couches retirées et ajoutées, puis examiner les portées, les assemblages et les appuis concernés. La page du projet ne permet toutefois pas d’affirmer qu’un renforcement a été nécessaire.
Découvrir cette rénovation de toiture à Bruxelles
Quel rôle la charpente joue-t-elle sous la fibre de bois et les ardoises ?

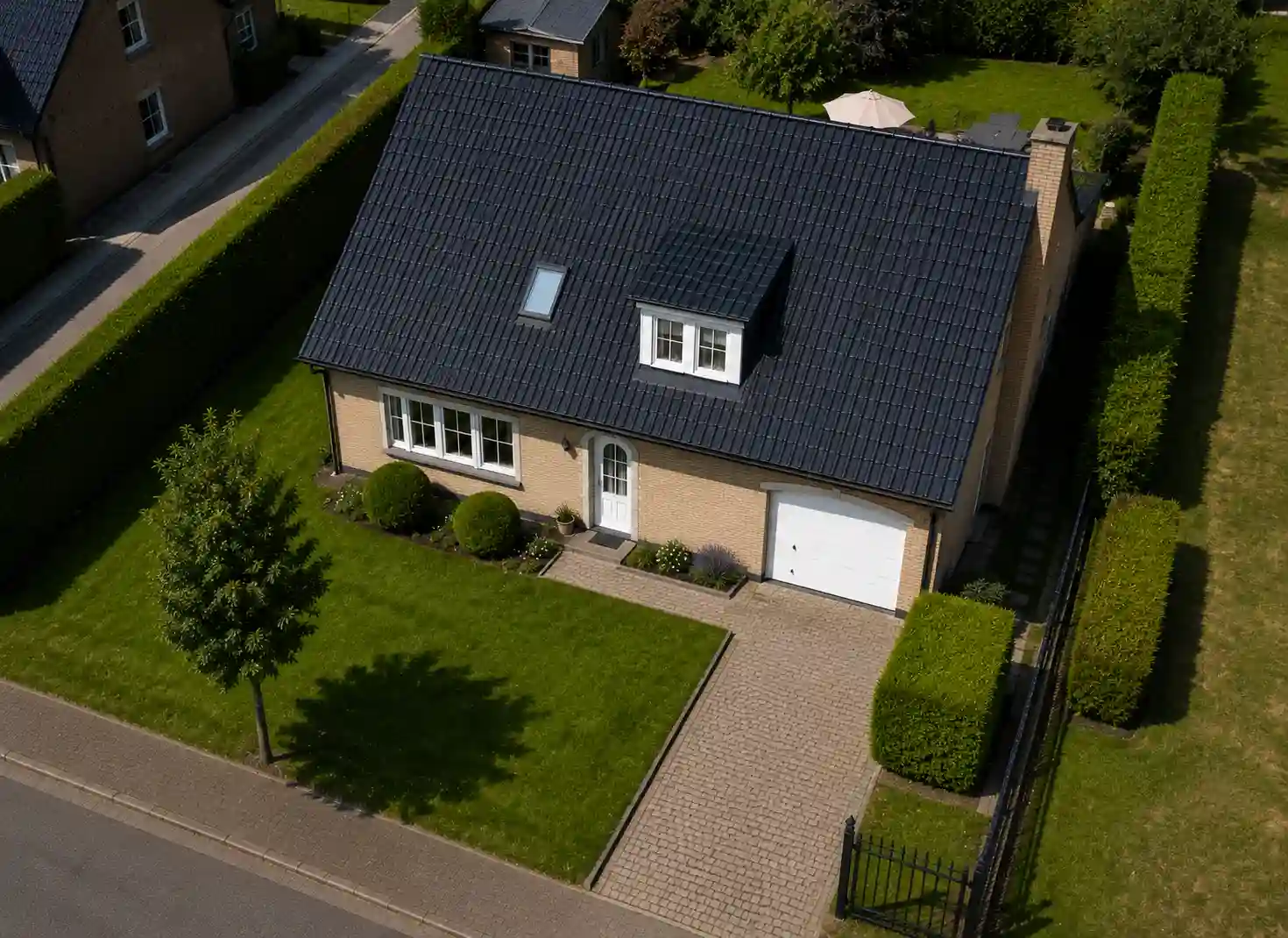

À Namur, la toiture rénovée associe 20 cm de fibre de bois à une couverture en ardoises naturelles. Ces couches répondent aux besoins d’isolation, de confort d’été et de gestion de l’humidité, mais elles font aussi partie des charges permanentes reprises par la charpente.
La charpente doit soutenir leur poids, le répartir entre les chevrons, les pannes et les appuis, puis continuer à résister aux actions variables du vent et de la neige. L’analyse doit donc porter sur la composition complète du toit et sur l’état de la structure existante. Là encore, les informations du projet ne confirment pas un renforcement structurel.
Découvrir cette rénovation de toiture à NamurLes informations disponibles permettent d’illustrer deux compositions de toiture différentes. Elles ne permettent pas d’affirmer qu’une réparation ou un renforcement structurel a été réalisé sur ces chantiers.
Pour préparer un projet comparable, découvrez notre service de rénovation de toiture .
Questions fréquentes sur la charpente toiture
La charpente supporte-t-elle uniquement les tuiles ou les ardoises ?
Non. Elle reprend également les supports de couverture, l’isolation, les membranes, les finitions intérieures et certains équipements fixes. Elle doit aussi résister aux actions variables comme le vent et la neige.
Quelle différence existe-t-il entre une panne et un chevron ?
Dans une charpente traditionnelle, le chevron suit généralement la pente du toit et porte le support de couverture. La panne est placée transversalement sous les chevrons et transmet leurs charges vers les fermes, les pignons ou d’autres appuis.
Une isolation plus épaisse fragilise-t-elle forcément la charpente ?
Non. Son incidence dépend du matériau, de sa masse et du système de pose. Il faut comparer la composition existante à la composition projetée et vérifier si d’autres charges sont ajoutées.
Pourquoi le vent peut-il soulever une partie de la toiture ?
Le vent peut créer une aspiration sur certaines zones du toit. Les fixations de la couverture, les assemblages, les ancrages et le contreventement participent à la résistance face à cet effort.
Une poutre légèrement fléchie est-elle forcément dangereuse ?
Pas nécessairement. La déformation doit être mesurée et replacée dans son contexte. Une flèche récente, importante ou évolutive demande néanmoins une vérification sur place.
Peut-on vérifier la résistance d’une charpente uniquement depuis l’extérieur ?
Non. L’extérieur permet de repérer certains affaissements, mais pas d’examiner les assemblages, les appuis cachés, l’humidité du bois ni l’ensemble des dimensions nécessaires à une vérification structurelle.
Faut-il toujours renforcer la charpente avant de remplacer la couverture ?
Non. Un renforcement est nécessaire seulement lorsque l’état de la structure, la nouvelle composition ou les transformations prévues l’exigent. Cette décision doit reposer sur l’examen du projet réel.
Sources consultées
Sources officielles et techniques utilisées
- Commission européenne — Eurocode 1 : actions sur les structures
- Commission européenne — Eurocode 5 : conception des structures en bois
- NBN — Annexe nationale belge relative aux charges de neige
- NBN — Annexe nationale belge relative aux actions du vent
- Buildwise — Rénovation des toitures inclinées
- Homegrade Brussels — Isolation d’une toiture inclinée
Les forums cités dans l’article servent à identifier les questions réellement posées par les propriétaires. Ils ne remplacent pas les normes applicables, l’examen du bâtiment ni la vérification réalisée par un professionnel qualifié.
